MI 3211 TeraOhmHP 10 kV Novo

Visokonapetostni testerji izolacije

MI 3211 TeraOhmHP 10 kV
MI 3211 TeraOhmHP 10 kV MI 3211 TeraOhmHP 10 kV

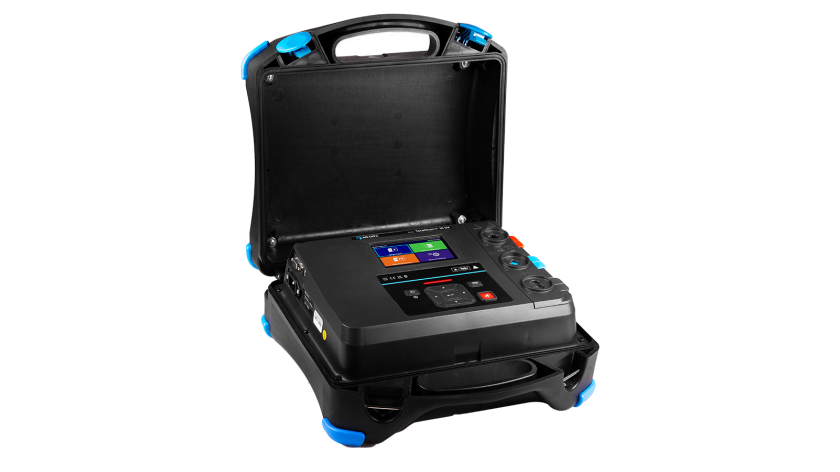

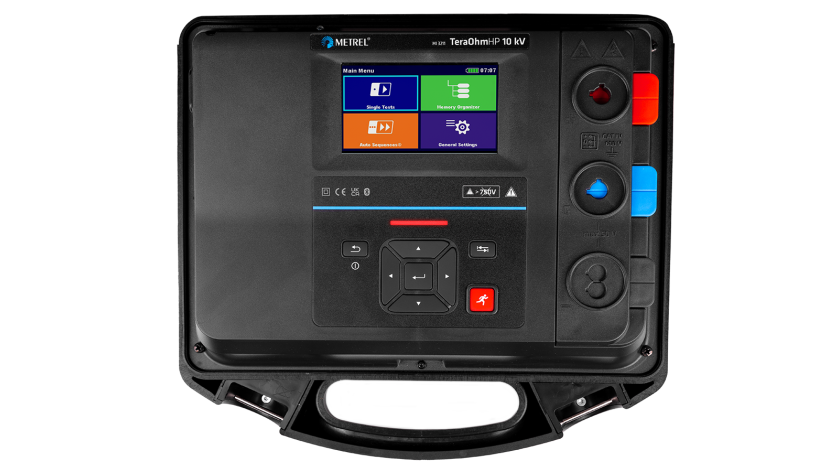

Inštrument MI 3211 TeraOhmHP 10 kV je močnostni, prenosni preskusni inštrument, ki je napajan z baterijo ali omrežno napetostjo ter ima odlično zaščito IP (IP65), zasnovan pa je za analizo izolacijske upornosti z visokimi enosmernimi testnimi napetostmi do 10 kV. Ker je robusten (merilna kategorija KAT. IV) in izjemno odporen na sevana elektromagnetna polja, je najbolj primeren za zahtevna industrijska okolja. Zaradi upravljanja prek zaslona na dotik ali tipk na menijskem zaslonu LCD je izbira različnih merilnih metod enostavna in pregledna, vnos podatkov pa je tudi enostaven. Banana priključki pri na novo zasnovanih testnih vezeh so označeni, tako da jih je mogoče pravilno priklopiti in zakleniti, s tem pa jih zaščititi pred neželenim ali nenamernim odstranjevanjem.
Izberite set

Že imate ta produkt?

Popravilo in kalibracija
Tehnična podpora
Pogosto zastavljena vprašanja
Dokumentacijski center
Metrel akademija

Izberite set

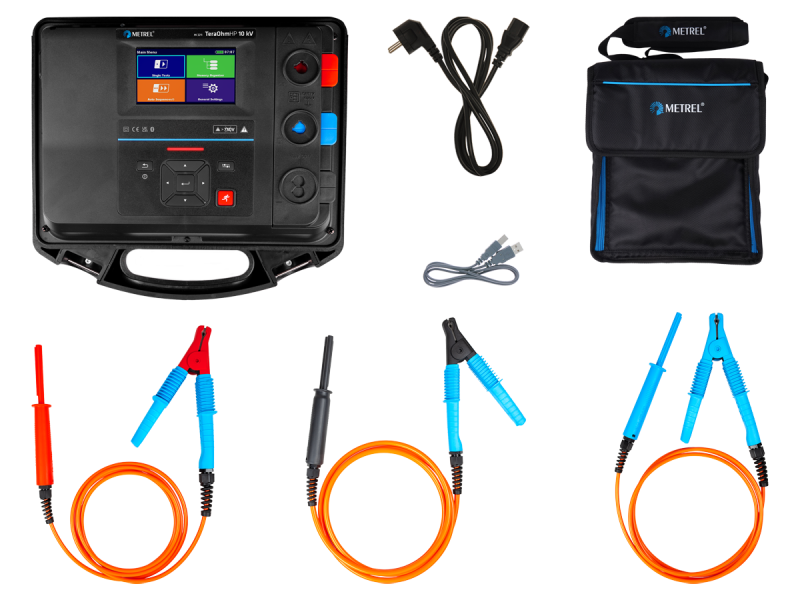

MI 3211 Standardni set

  • Instrument MI 3211 TeraOhm HP 10KV
  • A 1793 3M VN merilna vez, 3m, Rdeča banana/Krokodil
  • A 1794 3M VN merilna vez, 3m, Črna banana/Krokodil - Oklopljen
  • A 1795 3M VN merilna vez, 3m, Modra banana/Krokodil
  • A 1728 Napajalni kabel, 2m, 3x0.75mm2
  • A 1727 USB kabel tip A/B
  • A 1772 Torba prenosna mehka Velikost: XXL
  • Metrel ES Manager osnovna licenca*
  • SW 1201 Metrel ES Manager (programska oprema)*
  • Kratka oblika uporabniških navodil
  • Kalibracijski certifikat
* SW 1201 Metrel ES Manager in vsa dokumentacija se lahko brezplačno prenese z Metrelovega spletnega serverja ali Metrelovega dokumentacijskega centra.
€ 4.331,00
V košarico
Opcijski pribor

Videi

Promocijski

MI 3211 TeraOhmHP 10 kV
MI 3211 TeraOhmHP 10 kV
MI 3211 TeraOhmHP 10 kV

Podprti standardi

Varnost instrumenta proti uporabniku

  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
  • IEC/EN 61010-2-034 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-034: Particular requirements for measurement equipment for insulation resistance and test equipment for electric strength

EMC varnost

  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Lastnosti

Merilne funkcije

  • meritve izolacijske upornosti;
  • diagnostični test (PI, DAR, DD);
  • preskus napetosti koraka;
  • preskus vzdržne napetosti (DC) do 10 kV;
  • meritve napetosti in frekvence do 999 V TRMS;
  • meritve kapacitivnosti.

Ostale lastnosti

  • meritve izolacijske upornosti do 20 TΩ;
  • kategorija z oceno varnosti do KAT. IV 600 V do 3000 m;
  • zasnova z dvojnim ohišjem;
  • označeni banana priključki s funkcijo zaklepanja;
  • na novo zasnovane visokonapetostne krokodilske sponke z boljšim oprijemom;
  • litij-ionska baterija 4400 mAh;
  • prilagodljiva preskusna napetost (50 V...10 kV) v korakih po 50 V in 100 V;
  • Najvišji kratkostični tok/tok polnjenja: > 4 mA (omrežno napajanje) ali > 2,4 mA (baterijsko napajanje);
  • hitrost polnjenja za kapacitivno breme < 2,7 s/μF pri 10 kV;
  • hitrost praznjenja za kapacitivno breme < 0,24 s/μF pri 10 kV (omrežno napajanje);
  • pomnilniška kartica SD 8 GB za shranjevanje podatkov;
  • način pregorelosti ali preboja;
  • programirljivi časovniki;
  • samodejna razelektritev preskušenega predmeta po končani meritvi;
  • zaznavanje napetosti > 30 V;
  • razred zaščite ohišja IP65;
  • uporabniku prijazno in intuitivno upravljanje;
  • zaznavanje visokonapetostnega preboja;
  • programirljive sekvence AUTO SEQUENCE;
  • funkcija samodejnega prilagajanja;
  • rezultati meritev v številski in grafični obliki;
  • programska oprema MESM za prenos in analizo rezultatov preskusa in tiskanje poročila o preskusu;
  • izolirana komunikacijski vmesnik RS-232 in USB, vmesnik Bluetooth;
  • visokokakovostna dodatna oprema, vključno z oklopljenimi testnimi vezmi;
  • visoka zaščita pred elektromagnetnimi motnjami; odpravljanje vhodnega tokovnega šuma AC 8 mA, odpravljanje vhodnega napetostnega šuma AC 1,5 kV;
  • povprečenje rezultatov (5, 10, 30, 60);
  • omrežno napajanje in napajanje prek akumulatorske baterije.

Tehnični podatki

  • Dimenzije (š x v x d):  360 x 160 x 330 mm
  • Teža: 6.2 kg (z baterijami, brez pribora)

Rešitve

Obnovljivi viri energije

  • Testiranje statorjev generatorjev

Distribucija električne moči

  • Meritev upornosti izolacije transformatorskih navitij
  • Izolacija dolgih kablov

Specifikacije


Natisni

Prenosi

Podatkovni list Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3211 TeraOhmHP 10 kV sl 2024 10.10.2024 pdf 536.5 KB
Navodila Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3211 TeraOhmHP 10 kV en 1.1.1 08.08.2024 20753388 pdf 2.56 MB Prijava
DoC Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Zunanja povezava Neznano
PC programska oprema Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.25.1.56 24.10.2024 Readme zip 440.8 MB Prijava
