MI 3121H SMARTEC 2,5 kV Insulation Continuity

Visokonapetostni testerji izolacije

MI 3121H SMARTEC 2,5 kV Insulation Continuity
MI 3121H SMARTEC 2,5 kV Insulation Continuity

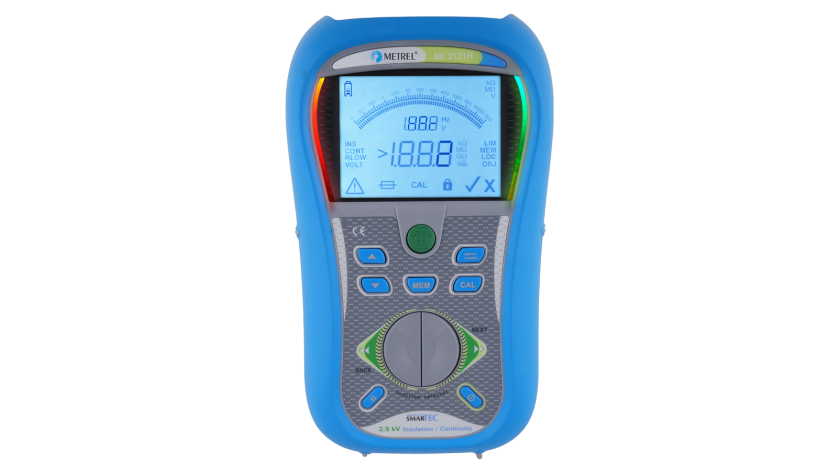

Instrument MI 3121H SMARTEC 2,5 kV Insulation / Continuity je namenjen celovitemu diagnostičnemu testiranju izolacije in neprekinjenosti. Spričo zmožnosti meritev izolacijske upornosti z napetostmi do 2,5 kV (merilni razpon je do 100 GΩ) in izračuna PI ter DAR faktorjev je še posebej primeren za testiranje izolacije kablov, tokovnih in napetostnih transformatorjev, električnih motorjev ipd.
Izberite set

Že imate ta produkt?

Popravilo in kalibracija
Tehnična podpora
Pogosto zastavljena vprašanja
Dokumentacijski center
Metrel akademija

Izberite set

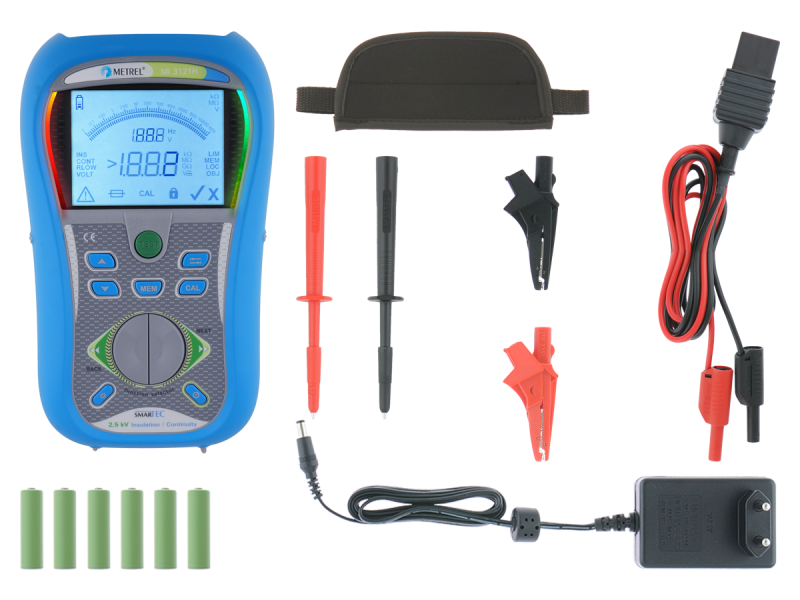

MI 3121H Standardni set

  • Instrument MI 3121H Smartec 2,5 kV Insulation / Continuity
  • Ročni trak
  • Merilna vez, 2 x 1.5 m
  • Merilna konica, črna, rdeča, 2x
  • Krokodil sponka, črna, rdeča, 2x
  • Napajalni adapter + 6 NiMH akumulatorskih baterij, tip AA
  • Navodilo za uporabo na CD-ju
  • Kratko navodilo za uporabo
  • Certifikat o kalibraciji
  • Priročnik o testiranju nizko napetostnih inštalacij na CD-ju
€ 866,44
V košarico
Opcijski pribor

Podprti standardi

Nizkonapetostne inštalacije v zgradbah

  • EISinsp kompetence: Pregledi nizkonapetostnih inštalacij
  • EISc kompetence: Varnost nizkonapetostnih inštalacij za izvajalce in vzdrževalce
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Ozemljitev in strelovodna zaščita

  • LPSinsp komeptence: Pregled strelovodne zaščite zgradb
  • LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
  • IEC 62305 Zaščita pred delovanjem strele
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

Ozemljitev

  • EES kompetence: Varnost ozemljitve elektroenergetskih sistemov
  • HD 637 S1 Ozemljitev elektroenergetskih postrojev, ki presegajo 1 kV izmenične napetosti

Lastnosti

Merilne funkcije

  • Meritev izolacijske upornosti do 100 GΩ z DC napetostjo do 2,5 kV.
  • Izračun PI, DAR.
  • Testiranje neprekinjenosti PE vodnikov z 200 mA tokom z zamenjavo polaritete.
  • Testiranje neprekinjenosti PE vodnikov z 7 mA testnim tokom (trajajoča meritev) brez RCD proženja.
  • Meritev TRMS napetosti in frekvence.

Ostale lastnosti

  • Meritev izolacije: širok razpon testnih napetosti od 100 V do 2500 V, merilni razpon do 100 GΩ.
  • Diagnostika izolacije: izračun PI in DAR faktorjev.
  • Analogna skala in LCD prikazovalnik: merilni rezultati so prikazani tako v analogni kot digitalni obliki.
  • Guard testni terminal: za eliminacijo potencialnih površinskih uhajavnih tokov.
  • Varen: primeren za testiranje na CAT IV inštalacijah.
  • Prenos podatkov: prenos podatkov preko RS-232 ali USB kabla na PC s programsko opremo EuroLink PRO.
  • Spomin: dvo nivojski spomin za shranjevanje testnih rezultatov in parametrov.
  • Zamenjava polaritete: samodejna zamenjava polaritete pri testu neprekinjenosti.
  • Vgrajen polnilec in polnilne baterije.
  • Uporabniško določene limite: možnost nastavitve limit pri meritvah izolacije in neprekinjenosti ter indikacija PASS / FAIL vrednotenja testnih rezultatov.
  • Enostaven za uporabo: velik LCD prikazovalnik in veliki gumbi za enostavno delo z instrumentom (tudi z rokavicami).
  • Nosilni magnet: za namestitev instrumenta na kovinske površine.

Tehnični podatki

  • Dimenzije: 140 x 230 x 80 mm
  • Masa (brez pribora): 0.85 kg

Rešitve

Industrijske inštalacije

  • Metode meritev specifične upornosti zemlje

Specifikacije


Natisni

Programska oprema

Prenosi

Podatkovni list Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3121H SMARTEC 2,5 kV Insulation / Continuity sl 2020 17.06.2020 pdf 482.56 KB
Navodila Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3121H SMARTEC 2,5 kV Insulation / Continuity en 1.2.6 07.09.2022 20 751 674 pdf 1.43 MB Prijava
MI 3121H SMARTEC 2,5 kV Insulation / Continuity sl 1.2 14.09.2023 20 751 674 pdf 2.04 MB Prijava
DoC Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Zunanja povezava Neznano
PC programska oprema Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
SW 0101 EuroLink PRO (EU) en 4.38 18.01.2022 Readme zip 60.59 MB Prijava
