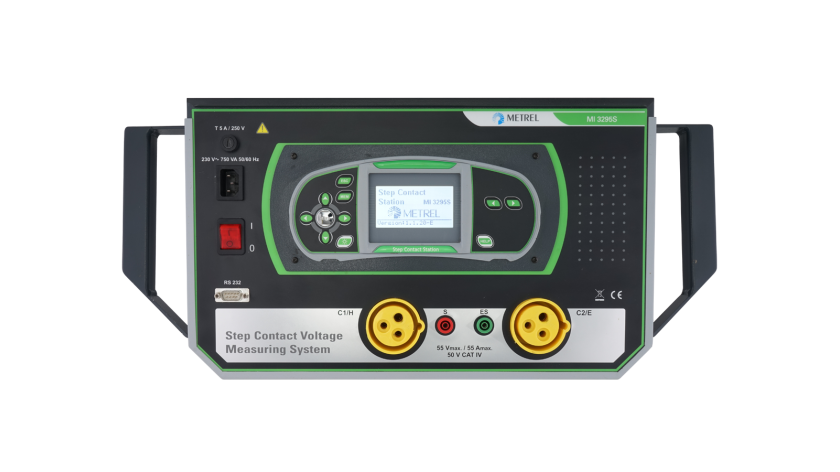

MI 3295 Step Contact Voltage Measuring System
MI 3295 Step Contact Voltage Measuring System
Instrument MI 3295 Step Contact Voltage Measuring System je namenjen testiranju ozemljitvenih sistemov elektrarn, stikališč in drugih energetskih objektov ter sistemov. Celoten sistem je sestavljen iz postaje za generacijo toka in avtonomnega voltmetra. Zaradi visokega toka (do 55 A) in učinkovite filtracije šuma je MI 3295 Step Contact Voltage Measuring System sposoben zelo natančnih meritev napetosti koraka in dotika z ločljivostjo kar 10 μV. Poleg tega je mogoče istočasno uporabljati več voltmetrov za še hitrejšo in celovitejšo analizo porazdelitve napetosti okoli merjenega objekta. Pridobljene rezultate meritev je nato mogoče shraniti v spomin instrumenta in nato prenesti na PC ter uporabiti za pripravo testnih poročil s pomočjo Metrel ES Manager (MESM) ali HVLink PRO programske opreme.
Izberite set

Že imate ta produkt?

Popravilo in kalibracija
Tehnična podpora
Pogosto zastavljena vprašanja
Dokumentacijski center
Metrel akademija

Izberite set

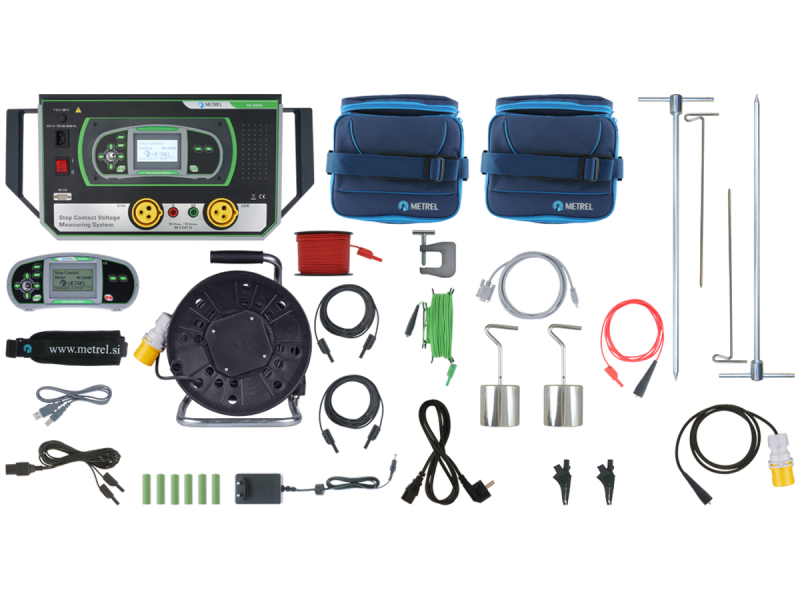

MI 3295 Standardni set

  • Inštrument MI 3295M
  • Inštrument MI 3295S
  • Priključni kabel
  • Sonda napetosti koraka (25 kg), 2 kosa
  • Tokovna sonda
  • Napetostna sonda
  • Priključna žica s krokodilom, 50 m, črna, 10 mm2, na kolutu
  • Priključna žica s krokodilom, 10 m, črna, 10 mm2
  • Merilan vez, črna, 2 x 3 m
  • Merilan vez, zelena, 10 m
  • Merilna vez, črna, 1.5 m
  • Merilna vez, rdeča, 50 m
  • Povezovalna vez, rdeča, 1 m
  • Krokodil, 4 kosi
  • RS232 kabel
  • USB kabel
  • Torbica, 2 kosa
  • Pas za nošenje
  • NiMH baterije, tip AA, 6 kosov
  • Napajalni adapter
  • CD z navodilom za uporabo in programsko opremo HV Link PRO
  • Navodilo za uporabo
  • Kalibracijski certificat
€ 6.200,77
V košarico
Opcijski pribor

Videi

Izobraževalni

Izobraževalni

Podprti standardi

Ozemljitev in strelovodna zaščita

  • LPSinsp komeptence: Pregled strelovodne zaščite zgradb
  • LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
  • IEC 62305 Zaščita pred delovanjem strele
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth

Ozemljitev

  • EES kompetence: Varnost ozemljitve elektroenergetskih sistemov
  • HD 637 S1 Ozemljitev elektroenergetskih postrojev, ki presegajo 1 kV izmenične napetosti
  • IEEE Guide for Safety in AC Substation Grounding
  • IEEE 81-2012 IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
  • IEEE 367-2012 - IEEE Recommended Practice for Determining the Electric Power Station Ground Potential Rise and Induced Voltage from a Power Fault
  • RAT 2008 Spanish high-voltage regulation

Lastnosti

Merilne funkcije

  • Meritev napetosti koraka;
  • Meritev napetosti dotika;
  • Meritev specifične upornosti zemlje;
  • Meritev upornosti zemlje;
  • Meritev potenciala;
  • Meritev uhajavnega toka.

Ostale lastnosti

  • Visoka točnost meritev zaradi visokega toka (do 55 A) in učinkovito filtriranje motenj;
  • Visoka imunost na motnje in blodeče tokove;
  • Avtonomno delovanje generatorja in daljinsko sinhroniziranega merilnika napetosti;
  • Samostojen merilnik napetosti koraka ne potrebuje dolgih merilnih vezi, brez povezave z generatorjem, možna sinhoronizacija več merilnih enot;
  • Nizka teža instrumenta (29,5 kg);
  • Visoka varnost zaradi nizke izhodne napetosti (55 V);
  • Velik spomin za shranjevanje do 1000 merilnih rezultatov v 3-nivojski spominski strukturi;
  • Prenos podatkov na računalnik za nadaljno analizo z MESM ali HVLink PRO programsko opremo.

Programska oprema

Omogočen je prenos podatkov na računalnik, kjer je s pomočjo računalniškega programa HV Link zagotovljeno analiziranje in dokumentiranje rezultatov.

Tehnični podatki

GENERATOR

  • Dimenzije (š x v x d): 563 x 275 x 257 mm
  • Masa: 29,5 kg

VOLTMETER:

  • Dimenzije (š x v x d): 230 x 103 x 115 mm
  • Masa: 1,3 kg

Rešitve

Proizvodnja električne energije

  • Ozemljitev in strelovodna zaščita v termoelektrarnah
  • Uporaba izklopljenih daljnovodnih žic za meritve upornosti tal

Obnovljivi viri energije

  • Testiranje statorjev generatorjev
  • STC vrednosti in delovanje PV panelov
  • Testiranje strelovodnih sistemov vetrnih elektrarn
  • Metoda padca potenciala solarnih in vetrnih elektrarn

Distribucija električne moči

  • Napetosti koraka in dotika s simulirano napako
  • Meritev upornosti zemlje in 62 % pravilo

Industrijske inštalacije

  • Metode meritev specifične upornosti zemlje

Specifikacije


Natisni

Prenosi

Podatkovni list Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3295 Step Contact Measuring System sl 2021 14.09.2021 pdf 729.68 KB
Navodila Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3295 Step Comtact Voltage Measuring System sl 2.3.4 24.09.2019 20 751 800 pdf 1.78 MB Prijava
DoC Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Zunanja povezava Neznano
PC programska oprema Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
SW 0113 HVLink PRO en 11.10 02.09.2021 Readme zip 21.81 MB Prijava
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.25.1.56 24.10.2024 Readme zip 440.8 MB Prijava
Firmware Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3295M en 1.58 13.12.2023 zip 606.98 KB Prijava
MI 3295S en 1.35 29.01.2021 zip 563.73 KB Prijava
