MI 3250 MicroOhm 10A
MI 3250 MicroOhm 10A

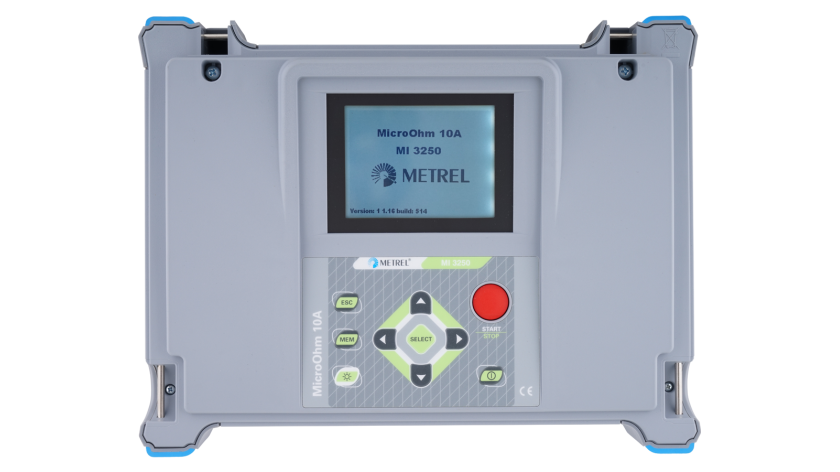

Instrument MI 3250 MicroOhm 10 A je prenosen merilnik upornosti namenjen meritvam nizkih upornosti odklopnikov, stikal, zbiralk, stičišč kablov, navitij majhnih do srednje velikih transformatorjev in navitij elektromotorjev z merilnim tokom do 10 A. Uporablja 4-žično Kelvinovo metodo, ki skupaj z dvosmerno metodo zagotavlja izjemno visoko natančnost meritev (do 0,25 %). Poleg tega ima vgrajeno zmogljivo baterijo za enostavnejše delo na terenu in podpira prenos podatkov na PC s programsko opremo HVLink PRO za nadaljnje vrednotenje in tiskanje.
Izberite set

Že imate ta produkt?

Popravilo in kalibracija
Tehnična podpora
Pogosto zastavljena vprašanja
Dokumentacijski center
Metrel akademija

Izberite set

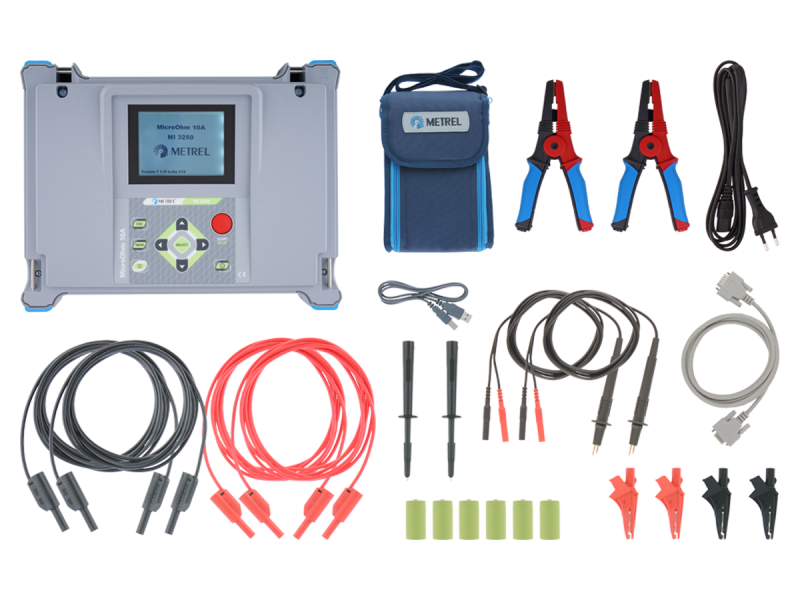

MI 3250 Standardni set

  • Instrument MI 3250 MicroOhm 10A
  • Merilna vez, 2.5 m, s Kelvinovim krokodilom, 2 kosa
  • Merilna vez, 2,5 m, 4 kosi (2 x črna, 2 x rdeča)
  • Merilna tipalka, 2 kosa (črna)
  • Krokodil, 4 kosi (2 x rdeč, 2 x črn)
  • Omrežni kabel
  • RS-232 kabel
  • NiMH polnilne baterije, tip C, 6 kosov
  • USB kabel
  • Torba za pribor
  • PC SW HVLink PRO programska oprema
  • Navodila za uporabo
  • Certifikat o kalibraciji
€ 2.567,37
V košarico
Opcijski pribor

Podprti standardi

Ozemljitev in strelovodna zaščita

  • IEC 62305 Zaščita pred delovanjem strele

Energetika

  • EEA kompetence: Elektroenergetska omrežja s samodejno zaščito
  • IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
  • ASTM B 539 Standard Test Methods for measuring Resistance of Electrical connections (Static Contacts)
  • NMEA AB 4-2009 Guidelines for Inspection and Preventive Maintenance of Molded-Case Circuit Breakers Used in Commercial and Industrial Applications
  • El Real Decreto 223/2008 Regulation on technical conditions and safety guarantees in high voltage power lines and their complementary technical instructions ITC-LAT 01 to 09

Ozemljitev

  • EES kompetence: Varnost ozemljitve elektroenergetskih sistemov

Varnost električnih omaric

  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Lastnosti

Merilne funkcije

  • Dvosmerno merjenje upornosti v razponu od 0,1 µΩ do 2000 Ω s tokom do 10 A.
  • Temperaturna kompenzacija (z opcijsko temperaturno sondo).

Ostale lastnosti

  • Natančnost: 0,1 nΩ ločljivost ob 0,25 % natančnosti.
  • Črtni graf: na zaslonu za enostaven prikaz izmerjene upornosti.
  • Baterijsko napajanje: vgrajena baterija omogoča izvedbo več kot 1000 meritev z 10 A tokom preden je potrebno ponovno polnjenje.
  • Varnost: CAT IV / 300 V.
  • 4 načini meritev: samodejni, enojni, neprekinjen in induktivni.
  • Samodejna toplotna EMF eliminacija: s samodejno dvosmerno meritvijo.
  • Temperaturna kompenzacija: natančnost izmerjene upornosti se lahko izboljša z upoštevanjem temperature okolja, katere vrednost se lahko vnese ročno ali se izmeri s pomočjo zunanje sonde.
  • Uporabniško nastavljene limite: za PASS/ FAIL vrednotenje merilnih rezultatov.
  • Prenosnost: teža 3 kg in trakovi za prenašanje na ramenu.
  • Spomin: omogoča shranjevanje do 1000 meritev.
  • Prenos podatkov: shranjeni podatki se lahko prenesejo preko RS-232 ali USB povezave na PC z HVLink PRO programsko opremo za nadaljnje vrednotenje in tiskanje.

Tehnični podatki

  • dimenzije (š x v x d): 310 x 130 x 250 mm
  • teža (brez pribora): 2.8 kg



Rešitve

Proizvodnja električne energije

  • Ozemljitev in strelovodna zaščita v termoelektrarnah
  • Testiranje kontaktov visoko napetostnih stikal in kontaktnih upornosti

Obnovljivi viri energije

  • Testiranje statorjev generatorjev
  • STC vrednosti in delovanje PV panelov
  • Testiranje strelovodnih sistemov vetrnih elektrarn

Specifikacije


Natisni

Programska oprema

Prenosi

Podatkovni list Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3250 MicroOhm 10A sl 2021 02.04.2021 pdf 663.14 KB
Navodila Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
MI 3250 MicroOhm 10A sl 1.0.2 22.12.2021 20751640 pdf 1.05 MB Prijava
DoC Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Zunanja povezava Neznano
PC programska oprema Jezik Verzija Datum Zapiski Datoteka Velikost Prenos
SW 0113 HVLink PRO en 11.10 02.09.2021 Readme zip 21.81 MB Prijava
