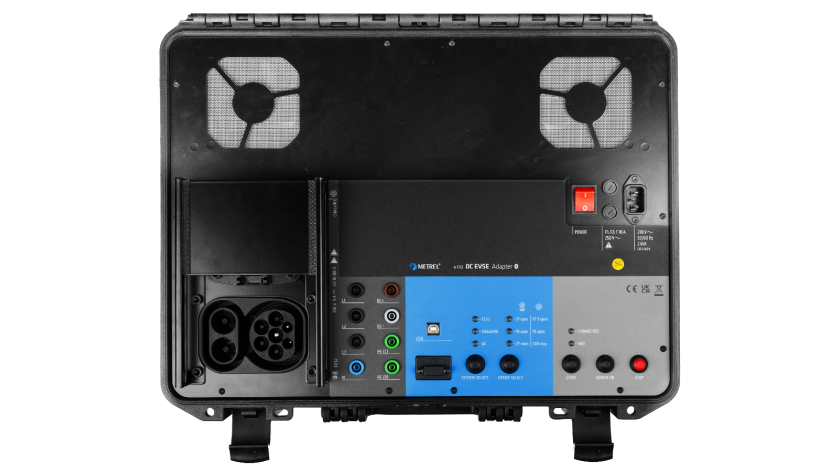

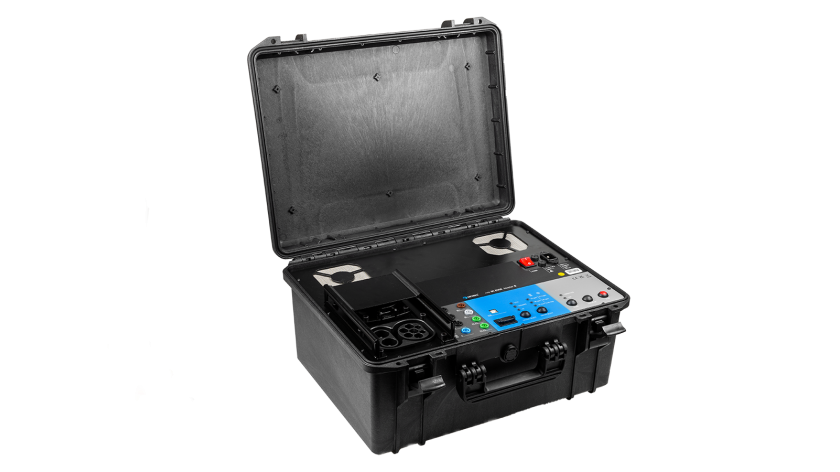

Adapter A 1732 DC EVSE je posebno orodje, namenjeno testiranju električne varnosti in delovanja polnilne opreme za električna vozila v konfiguracijah Mode 4 (DC EVSE) in Mode 3 (AC EVSE). Adapter je vsestranski, saj podpira različne vrste konektorjev, kot so CCS2, CHAdeMO in Type 2 AC. Adapter A 1732 v kombinaciji s testerjem MI 3155 omogoča inicializacijo komunikacijskih protokolov kot so ISO 15118, DIN 70121, CHAdeMO in Low-level PWM, simulira pa lahko tudi napake na povezavah signala Control Pilot (CP) in zaščitne ozemljitve za analizo odziva EVSE. Adapter A 1732 DC EVSE v povezavi s testerjem za inštalacije MI 3155 EurotestXD omogoča beleženje polnilnega protokola ter izvedbo vseh potrebnih meritev in testov za prevzem EVSE v obratovanje in redna varnostna testiranja.
Izberite set

Že imate ta produkt?

Popravilo in kalibracija
Tehnična podpora
Pogosto zastavljena vprašanja
Dokumentacijski center
Metrel akademija

Izberite set

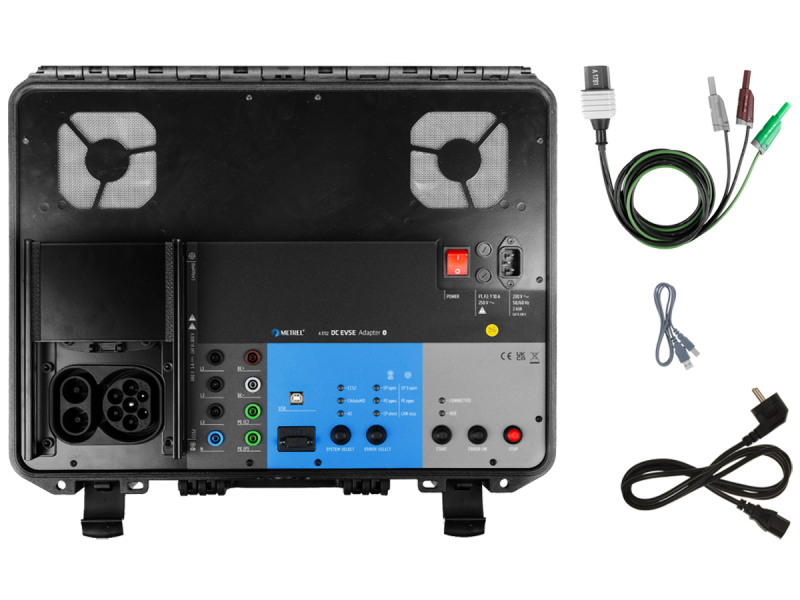

A 1732 Standardni set (ST)

  • A 1732 DC EVSE adapter
  • A 1781 Testni kabel, ZE/RJ/SI, 1.5m, 0.75mm2, CAT IV
  • A 1493 Napajalni kabel, 2m, 3x1.5mm2
  • A 1727 USB kabel tip A/B
V povpraševanje
A 1732 DC EVSE Adapter
A 1732 DC EVSE Adapter
A 1732 DC EVSE Adapter
A 1732 DC EVSE Adapter
A 1732 DC EVSE Adapter

Lastnosti

Merilne funkcije

  • Podpora za CCS2, CHAdeMO in AC EVSE;
  • Funkcionalni testni protokol za merjenje napetosti in toka na sponkah;
  • Simulacija napak na CCS2 in Type 2: prekinitev CP, prekinitev PE in kratek stik CP;
  • Simulacija napak na CHAdeMO: prekinitev CP3, prekinitev PE in CAN stop;
  • Banana testne konice za sponke DC, AC in PE;
  • Dvojne testne sponke PE (PE(C) in PE(P)) za prave 4-žilne meritve Rlow;
  • Komunikacija Bluetooth z MI 3155 EurotestXD;
  • Kategorija prenapetosti CAT III / 300 V;
  • Komunikacijska podpora za CCS ISO 15118-1 ali DIN 70121;
  • Komunikacijska podpora za CHAdeMO, različica 0.9.1 in novejše;
  • Komunikacijska podpora za AC EN 61851-1;
  • Simulirana baterija EV s 300 V in 5 A.

Ostale lastnosti

  • Komunikacija z adapterjem A 1732 DC EVSE prek Bluetootha;
  • Vnaprej opredeljen testni protokol za DC EVSE v strukturi pomnilnika;
  • Vse meritve je mogoče zagnati in si jih ogledati na testerju MI 3155 EurotestXD;
  • Izvedba točnih 4-žilnih meritev z merilnim tokom 200 mA;
  • Izolacijska upornost z DC napetostjo do 2500 V;
  • Funkcionalni test z ogledom polnilnega protokola, napetosti in tokov na testnih sponkah v živo;
  • Oddaljeno proženje napak in meritve odzivnega časa;
  • Meritve DC impedance;
  • Meritve časa praznjenja;
  • Asimetrični test IMD z nastavljivo okvarno upornostjo med 20 kΩ in 640 kΩ v intervalih po 5 kΩ;
  • Programirljive sekvence AUTO SEQUENCE* za prilagajanje testnega protokola;
  • Računalniška programska oprema Metrel ES Manager za predhodno in naknadno obdelavo meritev: priprava strukture testa, prenos rezultatov, drevesni, tabelarični in grafični prikaz, shranjevanje in tiskanje poročil.

Tehnični podatki

  • Dimenzije (d x v x š): 500 x 250 x 410 mm.
  • Masa: 16.2 kg.
